一、故障背景

鞍钢股份鲅鱼圈钢铁分公司原料总降变电站于2018年7月，在变电站内安装电力电缆在线监测系统一套，并与2018年12月验收成功，系统正式进入正常监测运行状态，系统负责监测包括余热水泵站2#A在内的部分10kV电力电缆线路。

二、故障过程及波形分析

2019年3月29日，电力电缆在线监测系统对鞍钢股份鲅鱼圈钢铁分公司原料总降变电站余热水泵站2#A线路发出预警，并发送短信至鞍钢股份鲅鱼圈钢铁分公司原料总降变电站相关人员及电力电缆监测厂家技术人员手机上。系统告警具体情况为：2019年3月29日15:02:58 ，鞍钢股份鲅鱼圈钢铁分公司原料总降变电站10kV二段母线发生故障，程度为稳态告警；2019年3月29日 15:03:13鞍钢股份鲅鱼圈钢铁分公司原料总降变电站余热水泵站2#A线路发生故障,程度为红色告警(强选)。

电力电缆监测厂家技术人员收到故障短信后及时与鞍钢股份鲅鱼圈钢铁分公司原料总降变电站电气负责人沟通，现场负责人根据电力电缆电气技术人员的提示去现场查找故障原因，落实现场故障具体情况为：2019年3月29日，余热水泵站2#A线路故障位置的电缆附近正在施工，由于施工不当造成电缆严重损伤，发生接地故障。后经确认故障点位置与系统测距点一致，约为距离原料总降变电站102米处。

由此看出，系统对于突发事故造成的电缆故障，预警及时、准确。并且通过短信方式及时通知相关人员，避免事故进一步恶化，防止由此造成的经济损失。

l 报警界面

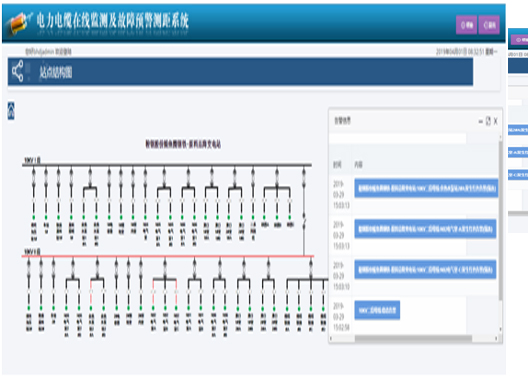

鞍钢股份鲅鱼圈钢铁分公司原料总降变电站10kV二段零序发生暂态故障报警，报警界面如下图所示：

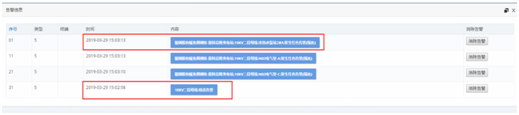

系统的告警弹窗如下图所示：

l 过程分析

零序波形分析

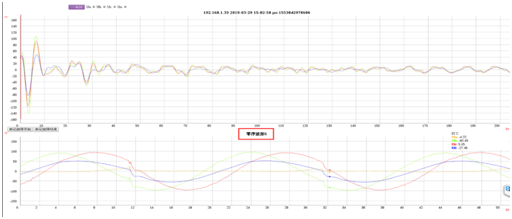

系统于2019年3月29日，15:02:56，鞍钢股份鲅鱼圈钢铁分公司原料总降变电站10kV二段母线零序采集终端采集到多条暂态电压波形，并且系统对10kV二段母线发出暂态接地故障报警。从零序波形形状可以看出，10kV二段母线下已经有线路发生暂态接地。零序电压波形如下图所示：

高频波形分析

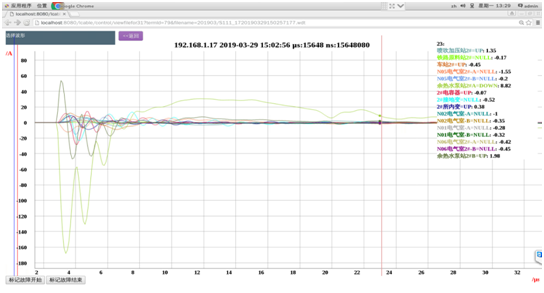

系统于2019年3月29日，15:02:56开始，余热水泵站2#A线路所在电流行波采集终端上采集到多条暂态电流波形，该线路故障时刻波形如下图所示：

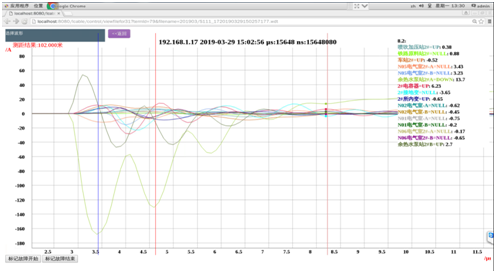

通过以上可以明显看出余热水泵站2#A线路波形能量幅值最大，即该线路为故障线路。将此线路波形放大，进一步定点测距，可以看出的故障点距离为102m。故障线路波形放大测距如下图所示：

三、总结

通过本次深圳市东宸智造科技有限公司对10kV电缆线路的在线监测实例可以看到，系统对于电缆故障，能及时报警，避免火灾等电缆事故发生。且系统集电力电缆的在线监测和故障点指示于一体，预警精确度高、性能可靠。
