2017.6.7河北新兴铸管军钢站电缆故障预警案例


  • 2017.6.7河北新兴铸管军钢站电缆故障预警案例

  • 详细介绍

河北新兴铸管军钢站于2016年5月安装电缆在线监测系统,系统对军钢站下红星变电站内的部分35kV、6kV电缆线路进行在线监测。

2017年6月7日13:01分,博鸿技术人员收到军钢站线路故障报警短信:6kV一段母线下633#一轧三线发生暂态瞬时性接地故障。随后告知站内值班人员,站内人员描述现场其他监测保护装置未动作,且线路显示的电压电流值正常,现场考虑到本线路所带负荷的特殊性,决定对633#一轧三线进一步密切观察。

6月7日22:35分,电缆在线监测系统显示633#一轧三线发生稳态接地故障,通过故障波形测得的故障点距离为307m。博鸿技术人员立即与站内值班人员进一步沟通确认:现场633#一轧三线电缆确定发生故障稳态接地,随后查找故障点与系统测距307m一致。

此次线路故障,系统提前9小时对电缆暂态接地故障进行预警、选线测距准确,如果在633#一轧三线发生暂态预警时能够及时停电检修,可避免火灾及停电事故发生。

当晚军钢站工作人员对633#一轧三线电缆进行电缆头故障修复,对线路合闸投运后,BHDJ-2000电缆在线监测系统再未发现其他故障信号。

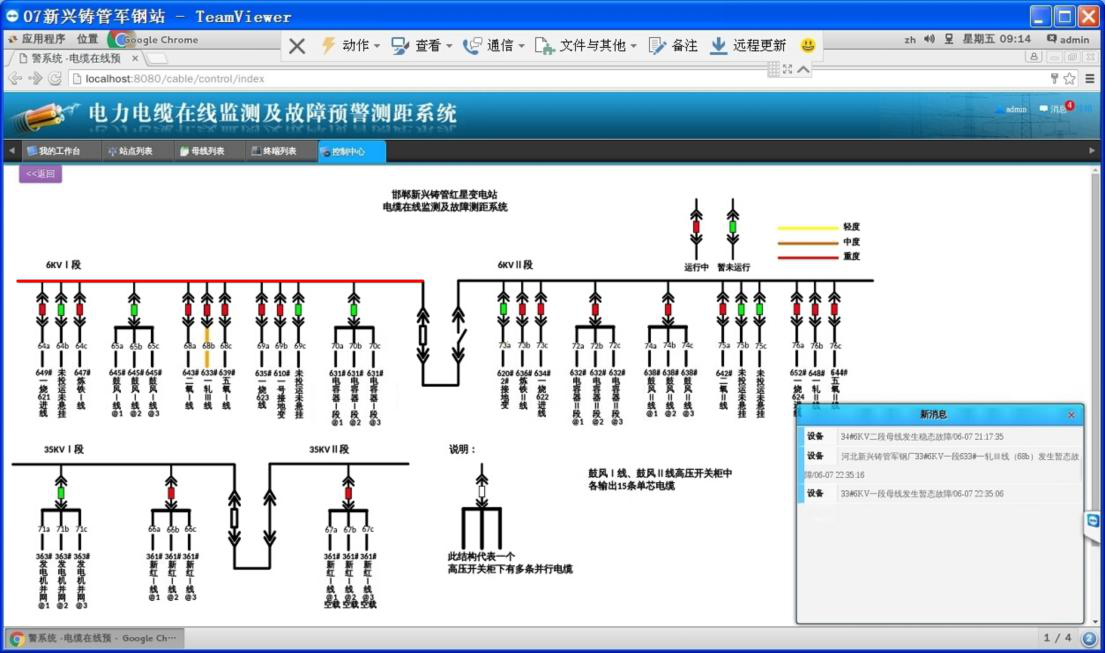

控制中心预警界面

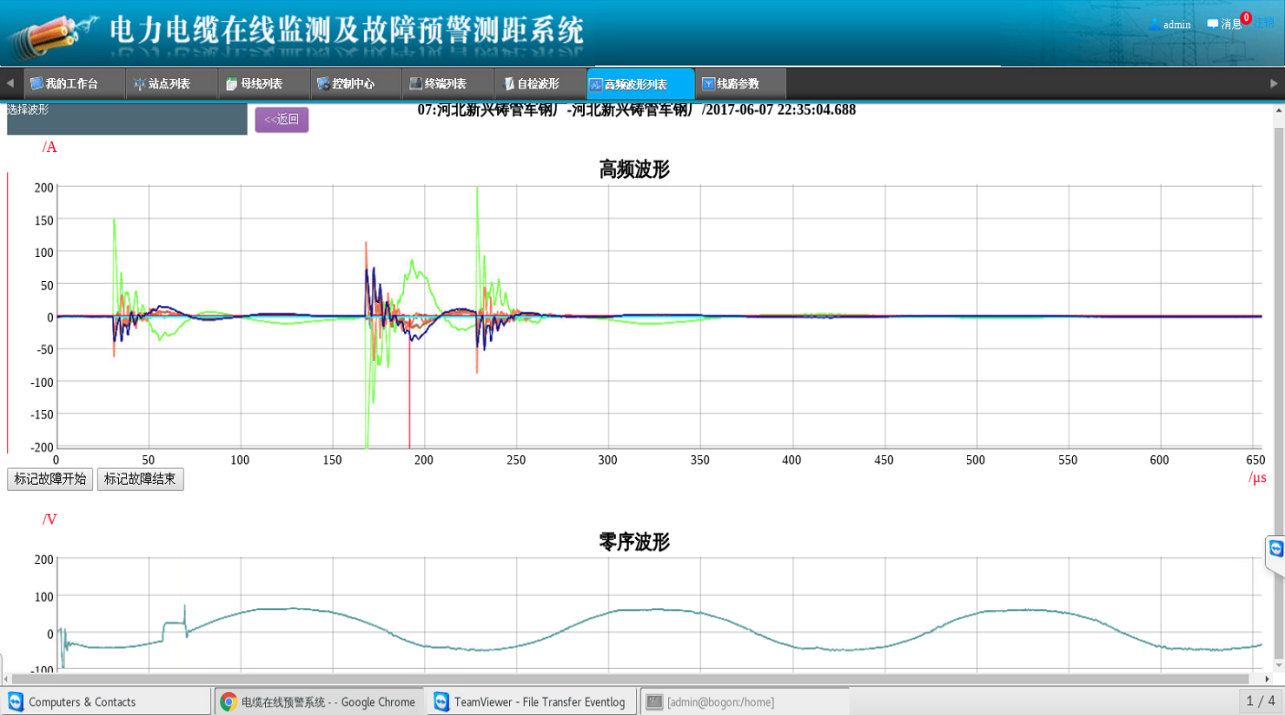

633#一轧三线暂态行波示意图




633#一轧三线故障测距示意图
