马鞍山钢铁厂于2017年4月，在71号变电站内安装电缆在线监测系统，系统对站内的部分6KV电缆线路进行在线监测。

2018年1月12日13时40分， 1#高炉制粉车间7110线预警，预警信息显示6kV二段母线1#高炉制粉车间7110线发生暂态接地故障。博鸿电气技术人员登录系统查看波形，判定故障距离在线路末端，即电缆全长890m处。

与马鞍山钢铁厂值班人员沟通，告知故障线路与故障距离。当日17:30分，现场电气负责人组织将告警电缆停电待检修。

2018年1月15日上午，马鞍山钢铁厂工作人员离线查找故障点。当日中午，落实现场线路故障点在电缆末端靠近电缆终端头处的电缆本体上，故障点距离与系统波形测距的890m一致。

通过本次对马鞍山钢铁厂橙路预警实例可以看到，系统对于电缆故障，能提前预警并正确选线，避免停电、火灾等电缆事故发生。并且通过短信方式及时通知相关人员，及时可靠。

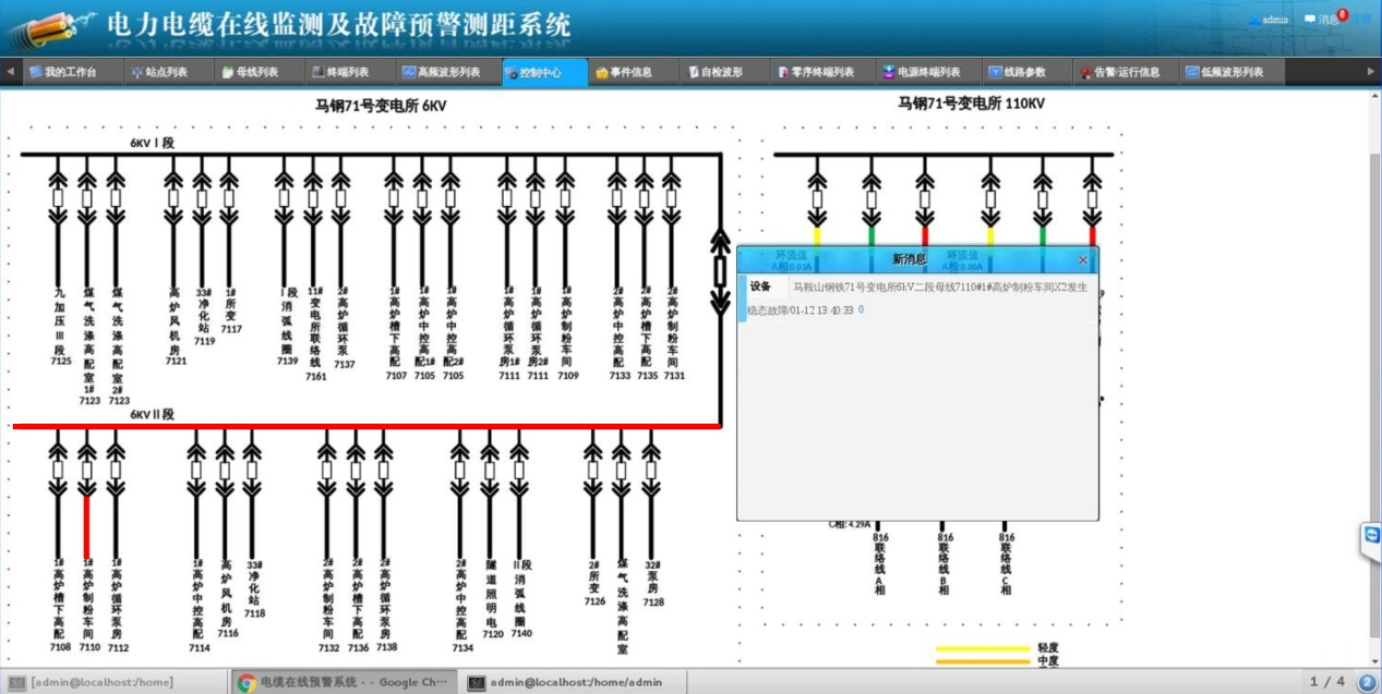

总体界面图

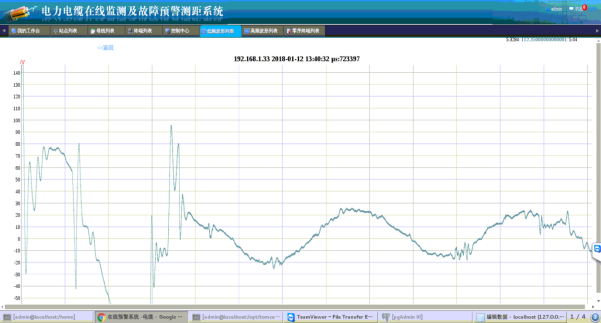

暂态零序电压行波示意图

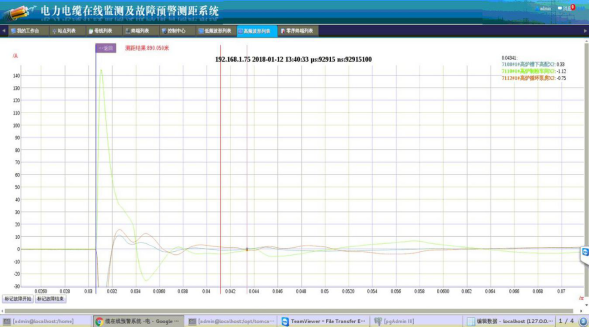

1#高炉制粉车间7110线电流行波示意图
