邢台钢铁于2017年8月安装电缆故障在线监测系统，系统对邢台钢铁110kv变电站内的部分6kV电缆线路进行在线监测。自监测以来，系统运行正常，未发生过故障。

2018年11月14日13:51分，系统显示6kV三段母线下线路679 2#大烧2号线有暂态接地现象，博鸿技术人员电话告知邢台钢铁站现场负责人有异常，现场负责人员未检查出异常。

2018年12月01日08:30分，系统显示6kV三段母线暂态故障以及679 2#大烧2号线发生接地故障。通过与邢台钢铁站现场负责人沟通，现场事故情况为：6kV三段母线下的679 2#大烧2号线于12月01日08:30分，电缆末端所带设备高压电机的引线盒发生氧化造成短路故障，进一步，博鸿技术人员通过远程登录系统，查看监测故障波形可以看出故障距离为757m处。故障点位置与系统测距点一致。

由此可以看出，系统提前18天对电缆暂态接地故障进行预警，预警及时、准确。并且通过短信方式及时通知相关人员，避免事故进一步恶化，防止由此造成的经济损失。

邢台钢铁的监测主界面如下图所示，11.14号报警信息如下图所示：

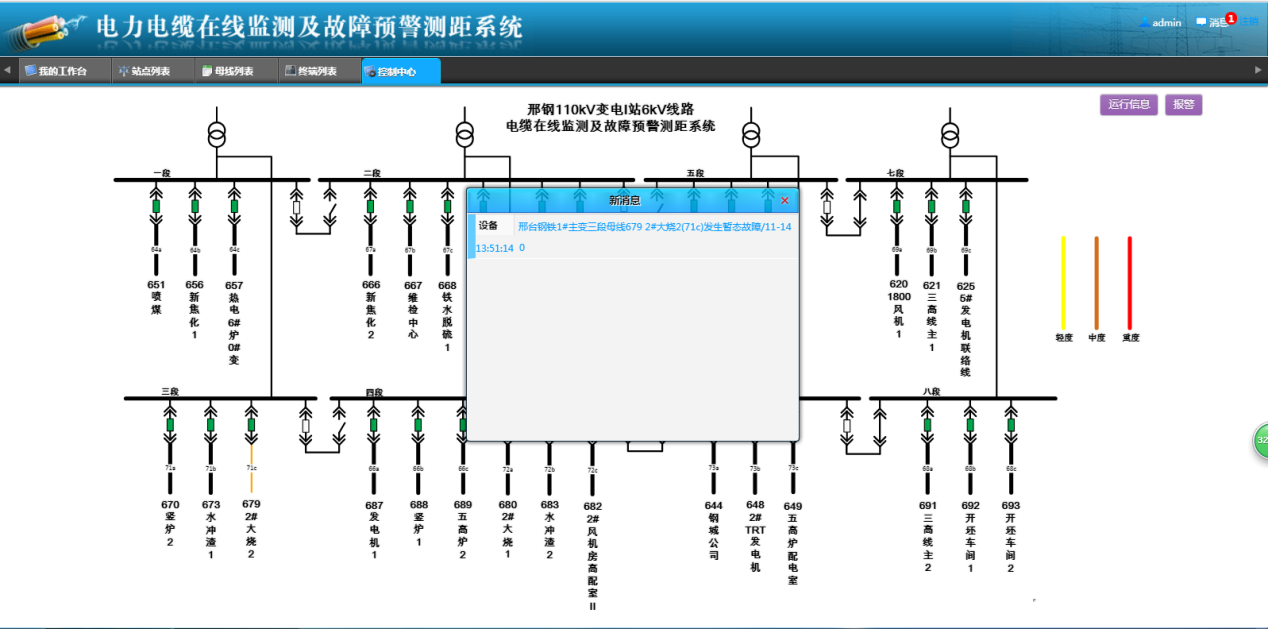

11.14号控制中心界面

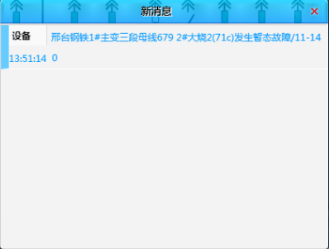

11.14号告警弹窗

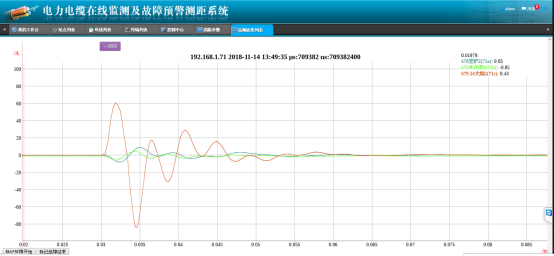

11.14号电流行波波形

12.01号报警信息如下图所示：

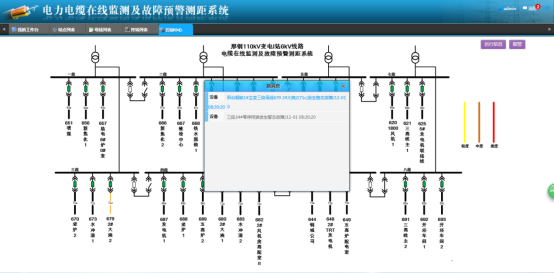

12.01号控制中心界面

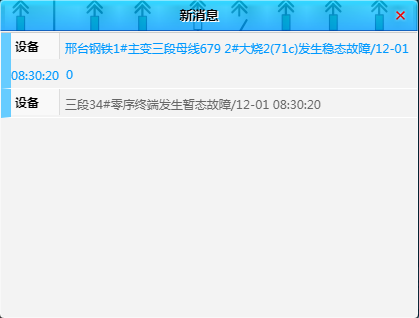

12.01号告警弹窗

系统于12月1日08:27:09至08:27:10，6kV三段零序连续采集到10条稳态/暂态波形。从零序波形形状可以看出，自08:27:09开始，6kV三段已经有电缆发生了暂态接地故障。零序波形如下图所示。

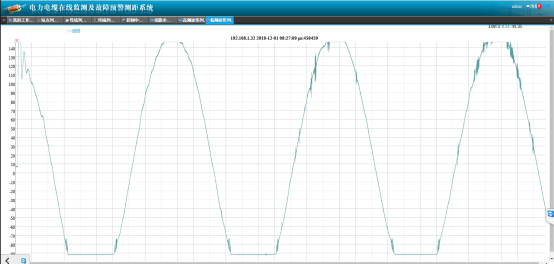

12.01号零序稳态波形

12月1号的高频波形如下图所示。

高频波形

通过波形形状观察，接地故障发生在679 2#大烧2号线电缆末端所带设备757m处，而并非电缆故障。

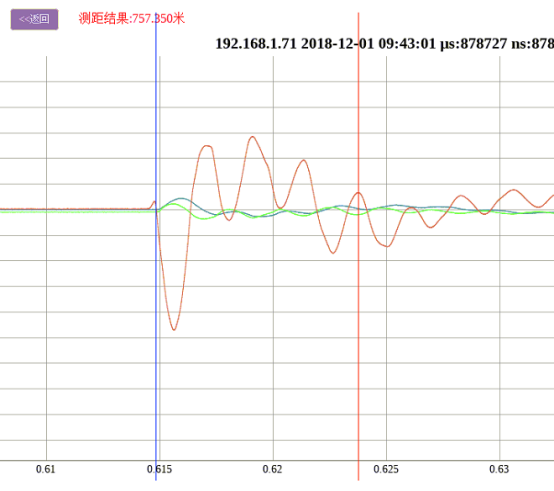

波形放大测距
