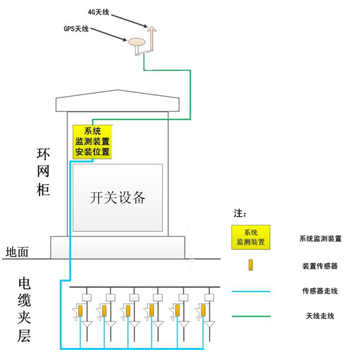

若现场可以提供电源，那么系统安装包含以下几个部分：系统装置安装，GPS、4G天线安装，传感器安装以及工程布线。安装示意图如下：

AC220V供电方式-环网电缆监测系统安装示意图

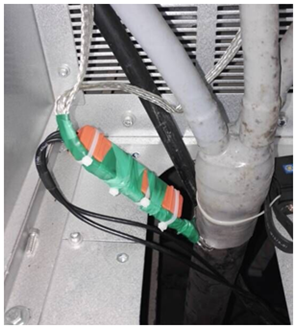

系统装置传感器从环网柜内部走线，穿过地下的电缆夹层，固定在电缆直接接地端屏蔽层接地线上。每根电缆安装一个传感器，具体安装如图所示：

传感器安装示意图

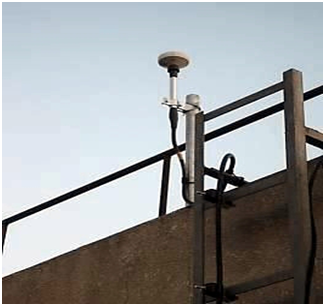

系统装置的GPS天线、4G路由器天线可通过环网柜上方通风孔走线至环网柜外。然后通过环网柜外支架钢管走线至顶部固定。具体安装如图所示：

GPS天线、4G天线安装示意图

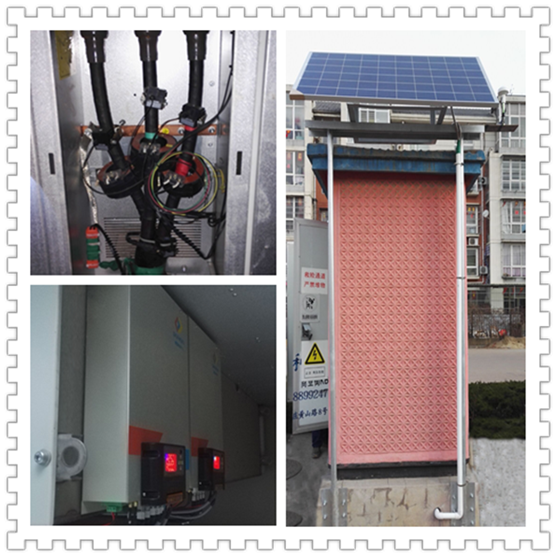

城市环网供电电缆线路在线监测及故障预警监测系统已在输电线路和部分结构简单的配电线路中获得成功应用，系统可以准确预警故障电缆区段，并且精确定位到故障点距离，极大的提高了供电可靠性，帮助用户提高了经济效益，同时也获得用户的一致好评。下图为某变电站城市环网供电电缆线路在线监测及故障预警监测系统现场安装效果图，具体如图所示。

现场安装效果图
