BHDJ-2000电缆在线监测及故障预警测距系统

  • 所属分类:电力电缆在线监测及故障预警测距系统

  • 点击次数:
  • 发布日期:2020/03/23
  • 在线询价
  • 详细介绍



BHDJ-2000电力电缆在线监测及故障预警测距系统,对电缆运行状态进行实时在线监测,可实现电缆故障提前预警、故障选线、故障测距等功能,为电缆状态检修提供可靠依据,防止电缆故障发生。




BHDJ-2000系统主站(内有系统工控机、显示器)

系统后台是监控系统的核心,具备数据存储、处理、分析等功能,实时接收各监测终端的数据,实现电缆线路的在线监测。

系统后台基于B/S方式的系统管理软件,采用局域网方式与监测终端通讯。系统部署有云端访问功能,通过任意一台联网主机,即可访问电缆在线监测系统运行情况,设备运行情况以及告警情况等。

本系统架构于Spring MVC基础之上,使得整个系统的可靠性、可扩展性得到保证。本系统采用Java语言开发,实现了系统的跨平台性。



系统主站

系统功能:

Ø 故障预警:专利技术,实现交联聚乙烯电力电缆故障分等级预警。

Ø 故障测距:利用A型行波测距原理,实现故障点测距,故障测距精度可达8.5

Ø 故障选线:采用行波选线原理,对于电缆主绝缘故障进行电缆回路选线。

Ø 环流监测:针对单芯电缆,系统可以实时监测线路外护套绝缘情况,并绘制环流曲线,对于外护套绝缘异常电缆线路进行故障报警。

Ø 当地功能:系统后台安装于站内,配置一次系统图,实现故障预警、选线、测距的系统图故障线路闪烁、弹窗报警、声音报警。

Ø 云服务:系统软件平台部署在云服务器端,管理人员通过互联网访问,可实时查看线路运行情况。

Ø 电子值班:实现无人值守,报警信息及工作状态信息可通过手机短信、APP推送方式至相关运维人员。

Ø 远程技术支持:7*24小时远程服务,实现故障波形辅助分析,系统程序远程升级。

Ø 历史存储:实现实时存储信息,可进行历史数据查询等。

l 系统结构

软件部分:系统云服务端、站内系统后台端;

硬件部分:系统屏柜(含工控机、显示器)、电流行波采集单元及高频传感器、电压行波采集单元、智能综合管理单元、环流采集单元及环流传感器。


(系统介绍图)



系统技术指标:

故障预警准确率:≥95%

故障选线准确率:≥99%

系统定位精度:±4.25m

同步授时精度:10ns

测试盲区:≤ 10m

单端故障测距范围:≤17Km(可定制)

云端服务器:免费3年云服务

与云端通讯方式:无线4G通讯

系统装置通讯方式:网口

系统扩容:可最大支持扩容253台采集单元

系统上位机:品牌工控机

系统供电方式:AC/DC 220V±20%

系统工作环境温度:-25℃ ~ +70℃

系统在线安全运行:> 80000h

报警方式:告警弹窗/手机短信/APP推送



BHDJ-2000系统硬件

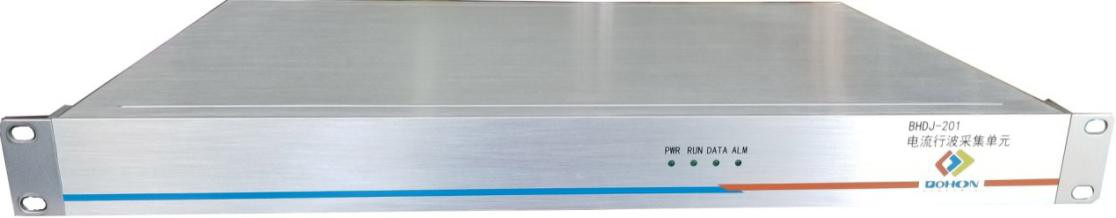

BHDJ-201电流行波采集单元

安装在系统主站内,由主控单元CPU模块、高速电流数据采集单元、DAU模块和通讯模块等部分构成,通过前端高频传感器获取电缆暂态行波电流信号。

       可同时监测16条电缆线路,线路可以跨母线进行监测,若监测线路条数多于16条,需要根据数量增加电流行波采集单元。




BHDJ-201电流行波采集单元

>

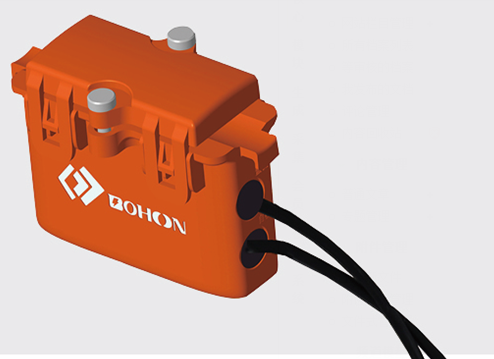

高频传感器

系统采用高频传感器采集获取电缆接地线暂态电流信号。传感器安装在电缆屏蔽层接地线处,要求传感器安装前屏蔽层接地线做好绝缘处理。传感器与采集单元间通过多芯屏蔽线连接。



高频传感器

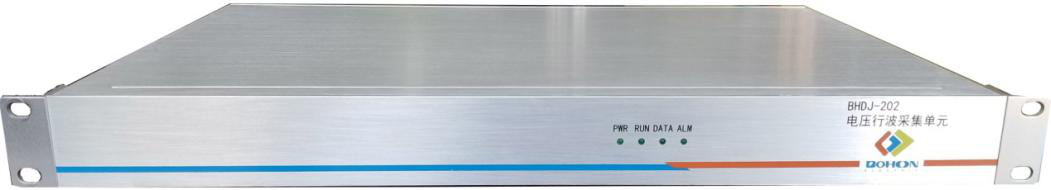

BHDJ-202电压行波采集单元

安装在系统主站内,每段母线标配一台,采集该母线PT二次侧Ua、Ub、Uc、UL暂态行波电压信号和接地稳态电压信号,利用暂态行波电压信号和稳态信号作为报警必要条件,以减少误报率。




BHDJ-202电压行波采集单元

5)尺寸:440×280×44mm

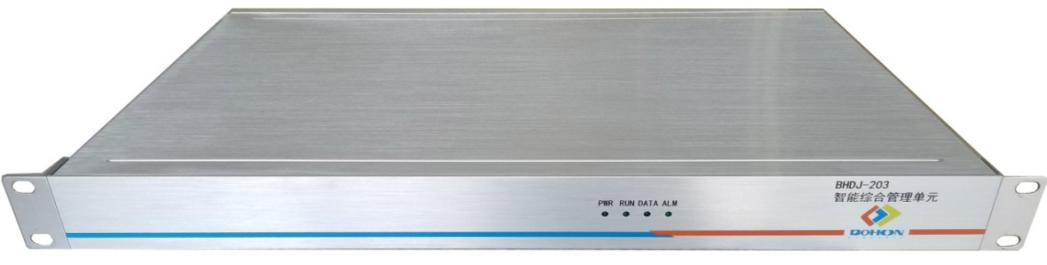

BHDJ-203智能综合管理单元

安装在系统主站内,包括通讯模块、时钟模块、智能电源模块。提供多路电流、电压、环流采集装置的数据交换;保障各采集单元时钟同步;为各采集单元提供标准电源,具有电源智能管理功能。监测终端不正常运行时可自动检测,断电10s后自动复电,保障装置及信息的安全可靠。




BHDJ-203智能综合管理单元

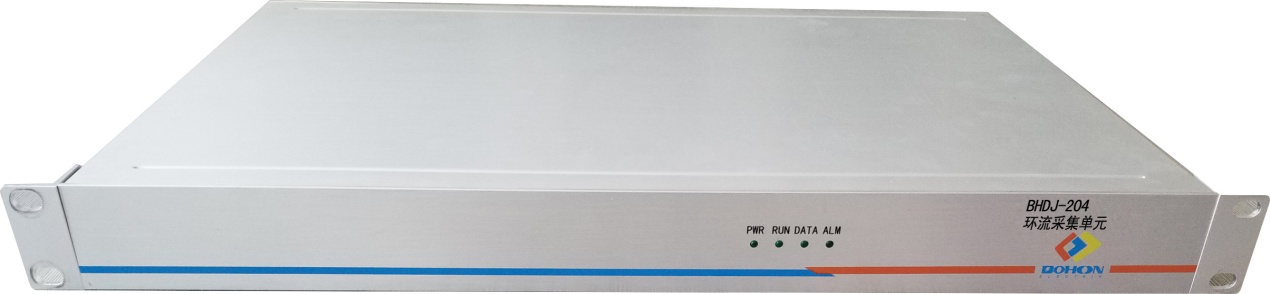

BHDJ-204环流采集单元

安装在系统主站内,针对单芯电缆,通过前端环流传感器获取电缆环流信号,实时采集单芯电缆外护套环流数值。



BHDJ-204环流采集单元



环流传感器

系统采用环流采集传感器采集单芯电缆环流信号。传感器卡扣在电缆屏蔽层接地线处。传感器采用开口铁芯结构设计,不需断开被测电缆即可快速、方便地安装拆除。

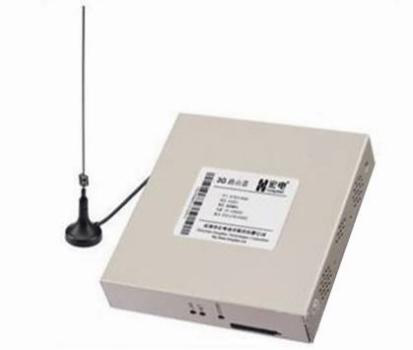

4G路由器

802.11g无线标准,无线速率达到54M,兼容802.11b的无线上网设备。自身具有稳固的防火墙安全特性,可基于MAC地址和域名等多种数据过滤以实施访问的安全策略,支持SSID广播控制,支持基于MAC地址的访问控制。





BHDJ-2000系统软件




首页:配置隶属用户的一次系统图,在系统界面实现故障预警、选线、测距的故障线路闪烁、弹窗报警、声音报警等功能。

基础信息:用于设置各监测单元的配置参数、监测线路参数、告警邮箱参数等。

数据:存储母线电压行波数据以及电缆电流行波数据,根据系统配置算法和识别模式进行波形识别。

告警:历史告警信息列表。

自检:每日特定时间自动检测各采集单元运行状态是否正常。

系统管理:管理员配置。



石化行业案例
