BHDJ-3000城市环网设备

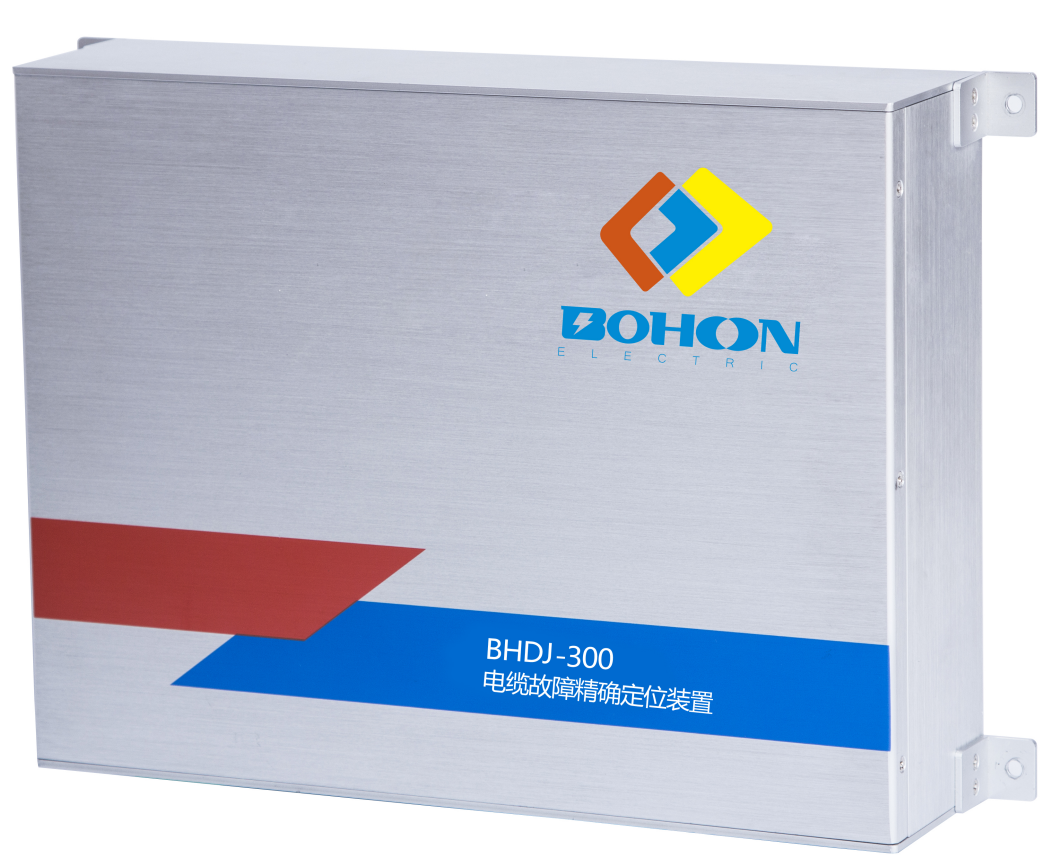

BHDJ-3000城市环网供电电缆故障定位系统

系统利用高速暂态行波测距技术实现城市环网供电电缆运行状态的实时监测，对电缆故障进行快速精确定位、并可对馈出用户支路进行故障选线。

系统功能：

故障定位：系统采用双端自动测距技术，实现环网主回路电缆的双端测距，并且在系统后台界面指示故障点位置，对故障点进行标注；

故障选线：实时监测环网柜馈出电缆暂态电流变化，根据行波选线原理和环网拓扑结构确定故障线路；

故障预警：系统利用瞬时性故障的暂态行波特征，根据电缆瞬时性接地后的绝缘状态更接近于永久故障的现象，对电缆的绝缘状态进行监测，保证线路发生永久性接地故障前系统能够可靠预警；

环流监测（选配）：针对城市环网中部分单芯电缆，系统可以实现监测线路的外护套绝缘情况，并绘制环流曲线，对外护套绝缘异常电缆进行故障告警；

电子值班（可选项）：实现无人值守，报警信息及工作状态可通过发送短信息、APP 推送的方式至相关人员；

历史存储：实现实时存储信息，可进行历史数据查询，报警信息打印等；

高频传感器：

环流传感器：
