BHDJ-5000高压电缆故障预警及精确定位系统

BHDJ-5000高压电缆监测及故障定位系统

本系统主要适用于 66kV～500kV 高压、超高压电缆本体及电缆终端头的全状态监测；提供电缆运行状态监测、异常状态预警及故障诊断的综合解决方案。

系统功能：

故障自动定位：系统采用双端行波测距原理，自动计算故障点距离，并且在系统后台界面明确指示故障点位置，对故障点进行标注；

护层环流监测：实时监测电缆金属屏蔽层的环流值，可绘制护层环流曲线，对外护套绝缘异常电缆进行告警提示；

电缆终端头状态监测（选配）：实时监测电缆接头温度、振动数据，通过暂态电流与振动、温度联动，判断电缆终端头是否发生故障；

电缆长度校核（选配）：耦合注入脉冲，线路分段探测，注入装置功率可调，注入信号强度≤100mA，电流检测灵敏度≥10mA；

系统云服务：针对每个用户提供足够的用户空间，用户可在任何时间地点通过浏览器方式访问现场的系统监测情况，并且系统历史数据永久存储，方便历史查看；

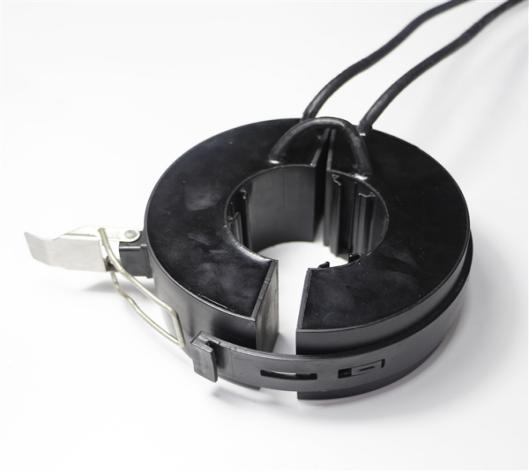

组合式芯线传感器：

工频传感器：
